一、 技术参数

1、放料部分：内涨式放料架（无动力），涨缩范围Ф350mm—Ф550mm,承载重3T。

2、平整部分：采用七辊平整并双向导向轮导入冷弯成型主机，轴直径Ф90mm，长L=220mm。

3、主机传动部：主电机30KW4级电机（电磁调速），配JZQ500型减速器，速比48.57（江苏泰兴）带动成型主机伞齿齿轮箱。

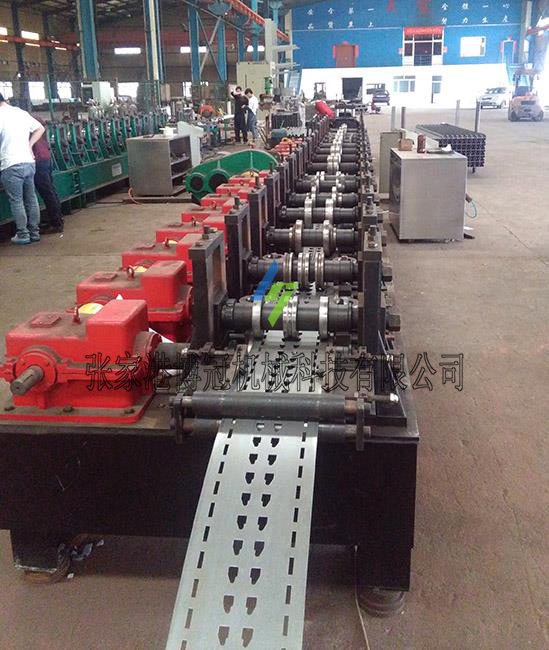

4、成型主机部：齿轮箱通过十字节连接带动主机辊轴工作，主机成型轧辊道次（牌坊）18道（底座采用整体焊接结构，床向面板厚22mm，两侧板厚8mm—10mm），辊轴直径Ф70mm，村质为40Cr，整体调质处理，牌坊龙门式结构，牌坊高

550mm，宽290mm，滑块尺寸140*140*55，材质为HT20—40，经回火处理，牌坊两机架间档距550mm—600mm。主机采用（7—8模数）伞齿齿轮箱传动，为下传动。齿轮箱与水平支架之间用十字节连接。轧制速度3—12m/min，型材进料宽度

最大为260mm。

5、校正结构；采用三维土耳其校正头，左右上下可任意调节，以保证产品的直线度。

6、切割部：液压制动型材、自动小车跟踪成型切断，小车采用导轨运行气动气缸复位。

7、收料平台：气动精定尺，多轴滚动轴运行，收料台架长6m。

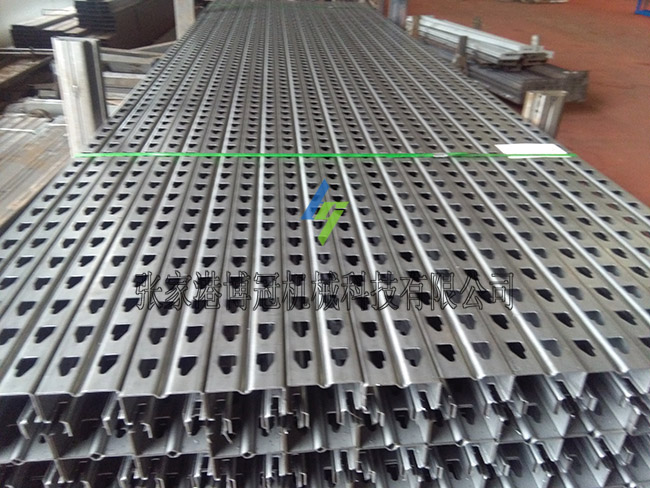

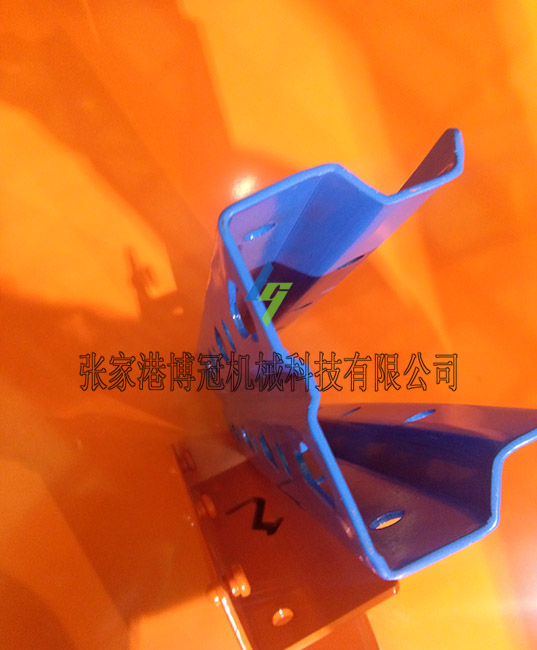

8、轧制产品：KS（8MF）型材，轧制型材产品的最大的厚度3.0mm，轧辊材质为GCr15，整体淬火，淬火硬度HRC58—62。

张家港博冠机械科技有限公司专业致力于冷弯型钢、非、 标钢结构产品的研究、开发、生产公司，产品远销东南亚、欧洲、澳洲等地。 目前我公司已成功制造出：

1.电缆桥架冷弯型钢机组。

2.脚踏板系列冷弯型钢机组

3.货架系列冲孔成型机组。

4.钢结构系列冷弯型钢机组。

5.轻钢龙骨系列型材冷弯成型机组。

6.高速公路护栏板全套成型生产线。

我公司生产的冷弯成型设备有以下几个优点：

1.设备控制为PLC控制，在正常生产时设制多重安全保护。

2.床身为钢板焊接件。并作回火处理，消除内应力、避免机身的变形。

3.成型机架为铸铁结构，并经回火处理。强性高，使用寿命长。

4.轧辊轴的材料为40Cr，并经调质处理，硬度为HB280。

5.成型模具的材料为GCr15, 淬火处理，硬度：HRC56-62℃。

6.传动结构为齿轮箱传动。每一个成型机架都有一个齿轮箱，可保证设备超时间，高强度运行，并且使用寿命长。
